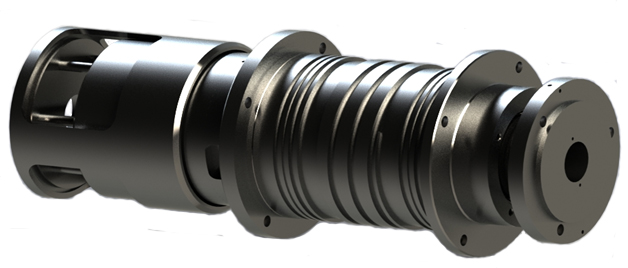

Комплекс регулируемого электропривода переменного тока сверхскоростной частоты вращения (КРЭ-9/1).

Гражданская продукцияКомплекс регулируемого электропривода с системой управления частоты вращения предназначен для привода шпинделя в металлорежущих станках отечественного и импортного производства, оснащённых или неоснащённых системой ЧПУ.
Комплекс регулируемого электропривода переменного тока на базе трехфазного синхронного электродвигателя с возбуждением от постоянных магнитов с транзисторным преобразователем частоты мощностью 9 кВт и датчиком положения ротора обеспечивает максимальную частоту вращения вала 30000 об/мин.

Состав КРЭ-9/1:
  • синхронный двигатель СДР-9/1, Р н = 9 кВт, n = 30000 об/мин;
  • преобразователь частоты ПЧ-9/1, Р н = 9 кВт.
    • Область применения:
    Осуществление функции привода главного движения (мотор-шпиндель), в составе металлорежущего оборудования с системой ЧПУ.
    Станки токарных, фрезерных, шлифовальных групп, металлообрабатывающие центры.
    Серийный выпуск КРЭ-9/1будет реализован к концу 2018 года.

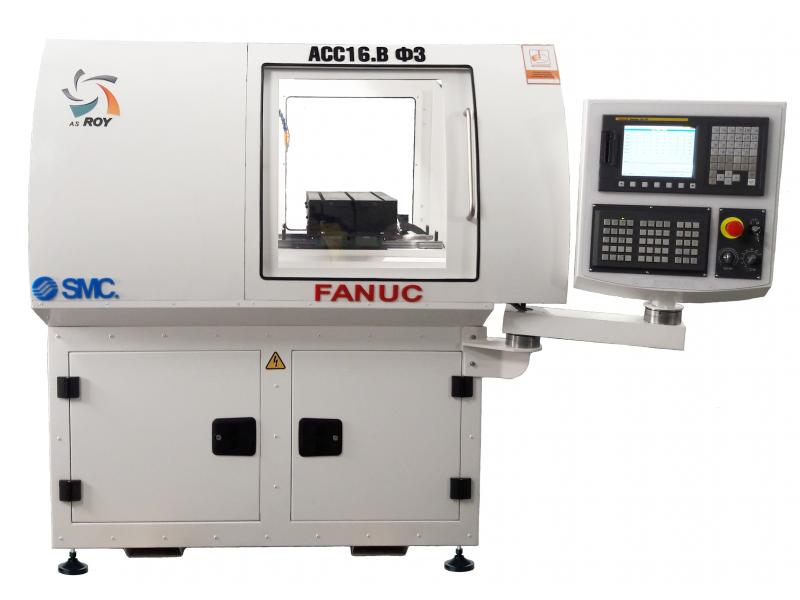

    Токарный мини станок с ЧПУ (FANUC). Серия АСС 16Ф3

    Гражданская продукцияОбласть применения: авиа-, судостроение, приборостроение, машиностроение, оборонная промышленность, производство медтехники, пищевого оборудования и др.
    Станок предназначен для изготовления малоразмерных деталей повышенной (высокой) точности.
    Преимущества:
    1. Автоматическая подача заготовки (прутка) осуществляется через мотор-шпиндель, без остановки вращения. Что позволяет значительно увеличить производительность станка и оптимизировать время работы оператора.
    2. Современные конструктивные решения:
  • линейные двигатели обеспечивают более высокую точность (цифровую) перемещений рабочего стола и инструмента, исключают люфт, в отличие от ШВП;
  • магнитные энкодеры обеспечивают наиболее точную и наиболее гибкую управляемость угловыми и линейными перемещениями по сравнению с оптическими и линейными датчиками.
    • 3. Станина из композитного материала эффективно поглощает температурные и механические воздействия, обеспечивает стабильность точности изготовления лучше, чем стальные и чугунные станины.
    4. Возможность комплектации мотор-шпинделями «Сименс» – 12000 об/мин и «Алтай станкострой» – 15000 об/мин. для обработки хрупких материалов, обеспечения функций «быстрая высокоскоростная обработка», «тонкое точение».
    5. Станок имеет дополнительное оборудование:
  • устройство автоматической подачи прутков длинной 1,5 / 2 / 3 м, количеством от 12 до 18 штук;
  • приводной инструмент, устанавливаемый на рабочий стол.
    • 6. В конструкции станка заложена перспектива расширения для противошпинделя, которая будет реализована к концу 2018 года.

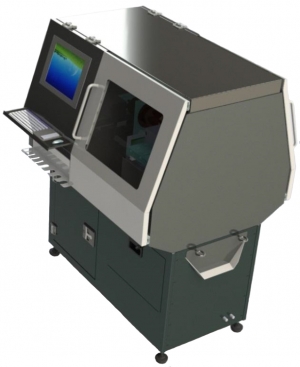

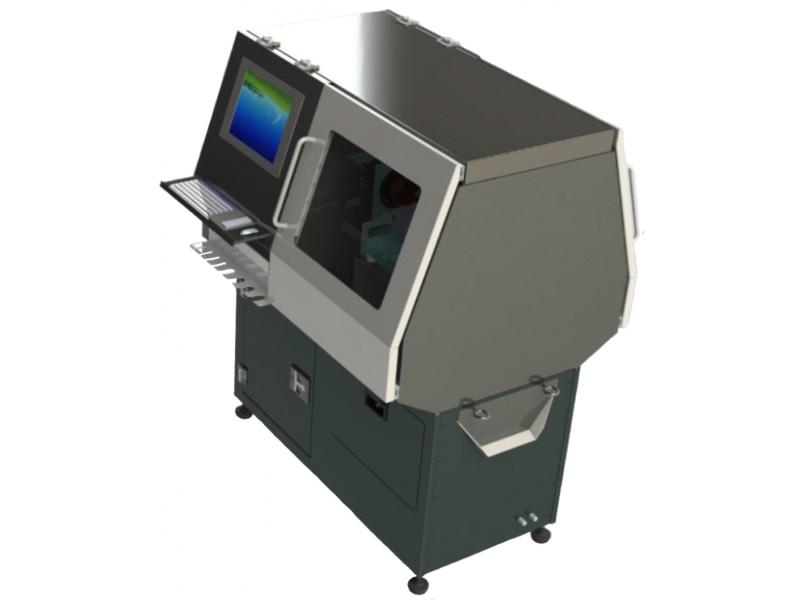

    Токарный мини станок с ЧПУ (MASH 3). Серия АСС 16Ф3

    Гражданская продукцияТокарный мини станок с ЧПУ серии «АСС 16Ф3» предназначен для изготовления малоразмерных деталей повышенной (высокой) точности, в том числе в условиях средних и малых партий при частых изменениях заданий в течение смены.
    Область применения: авиа-, судостроение, приборостроение, машиностроение, оборонная промышленность, производство медтехники, пищевого оборудования. Удобен в целях обучения.
    Автоматическая подача заготовки (прутка) осуществляется через мотор-шпиндель, без остановки вращения. Что позволяет значительно увеличить производительность станка и оптимизировать время работы оператора.
    Станок легко обрабатывает наружные и внутренние поверхности деталей со ступенчатым и криволинейным профилем в осевом сечении.
    Автоматическая подача осуществляется для заготовки (прутка) диаметром до 16 мм. Обработка диаметров от 16 до 150 мм происходит посредством ручной установки заготовки.
    Базовое устройство ЧПУ станка обеспечивает заданное движение формообразования (одновременно две управляемые координаты), изменение значений подач, переключение частот вращения шпинделя, индексацию резцовой головки и нарезание резьбы по программе.
    Станок имеет дополнительное оборудование:
  • устройство автоматической подачи прутков длинной 1,5 / 2 / 3 м, количеством от 12 до 18 штук;
  • приводной инструмент, устанавливаемый на рабочий стол.
    • Станок выполнен в климатическом исполнении УХЛ категории размещения 4.2 по ГОСТ 15150.

    Характеристики

    Параметр станка
    		Показатель
    		АСС16 В ФЗ
    «Mash3»
    		АСС16 В ФЗ
    «FANUC»
    Класс точности по ГОСТ 8-82 П (В) да да
    Точность позиционирования, мм 0,010 да да
    Повторяемость, мм 0,001 да да
    Максимальный диаметр прутка (заготовки), мм 28 да да
    Модель встраиваемого электродвигателя шпинделя:
    1FE10616WH50 1BB0 (Германия, «SIEMENS), модель
    		 «1FE»дада
    Диапазон частоты вращения шпинделя, модель «1FE» мин-1 100…12000дада
    Мощность привода шпинделя, модель «1FE», кВт 11,6дада
    Тип токарного патрона цанговыйдада
    Максимальная скорость ускоренного перемещения по оси Х, мм/мин 5000дада
    Максимальная скорость ускоренного перемещения по оси Z, мм/мин 5000дада
    Диапазон подач по координатам X, Z, мм/об0.002...30дада
    Частота питающей сети, Гц50дада
    Напряжение питающей сети, В380дада
    Перемещение:
    продольное (координата Z), мм200дада
    поперечное (координата X), мм200дада
    Максимальная масса инструмента, кг35дада
    Количество одновременно управляемых координат2дада
    Максимальная длина обработки (базовый размер), мм100дада
    Дискретность перемещения стола в ручном режиме РГИ, мм0,1; 0,01; 0,001дада
    Смена инструмента автоматическаядада
    Время смены инструмента, не более, сек2дада
    Время подачи и фиксации прутка в рабочей зоне (без остановки вращения шпинделя), не более, сек 3дада
    Размер рабочего стола (инструментального магазина), оси Z/X, мм254/520дада
    Количество/размер Т-образных пазов стола, шт/мм3/10дада
    Максимальная масса деталей (приспособлений), устанавливаемой на столе, кг50дада
    Рабочее давление воздуха в пневмосистеме, МПа0,6-0,7дада
    Габариты станка, мм, не более (ДхШхВ), без учета приспособления подачи заготовки1500х1100х1600дада
    Мощность, потребляемая станком, кВт, не более15дада
    Масса станка, кг, не более900дада
    Система ЧПУ «Mash3» «FANUC»
    Стойка ЧПУ  да
    Системный блок, клавиатура ПК «Windows», монитор 15’’ да

    Базовые и дополнительные опциии

    Наименование
    		АСС16 В ФЗ
    «Mash3»
    		АСС16 В ФЗ
    «FANUC»
    Базовые опции (основные поставки)дада
    Тумба основания дада
    Защитное ограждениедада
    Рабочий узелдада
    Пневматический патрон шпиндельного узла (цанговый, макс. 32мм)дада
    Штатная зажимная цанга Д=28ммдада
    Узел Автоподачи (в составе шпиндельного узла)дада
    Система линейных магнитных энкодеров, оси Z/X, пр-ва «Renishaw»дада
    Система кольцевого магнитного энкодера , ось Y, пр-ва «Renishaw»дада
    Пневматическая система управления (пневмоостров 5 каналов), пр-ва SMCдада
    Датчик температуры двигателя главного приводадада
    Система аэрозольного охлаждениядада
    Резцедержатель универсальный 22
    Резец отрезной универсальный11
    Резец проходной11
    Транспортировочная упаковка инд. АСС 16.Ф3 001.015 ЭСдада
    Устройство для автоматической подачи прутков (серии АСС16ПР)нетнет
    Комплект Зажимных цанг 5-32мм (шаг 1мм)нетнет

    Дополнительные (Пакетные) опции:
    Выносной пульт оператора MPGдада
    Плита инструментального магазина на 5 позиций с универсальными ячейками резцедержателейдада
    Пневмопистолетдада
    Чиллер (внешний модуль охлаждения шпиндельного узла и автоподачи)дада
    Устройство для автоматической подачи прутков, модель АСС16ПР-1500дада
    Устройство для автоматической подачи прутков, модель АСС16ПР- 2000нетда
    Устройство для автоматической подачи прутков, модель АСС16ПР-3000нетда
    Маслораспылитель пневматической системы автоподачи, пр-во SMCдада
    Сигнальная лампа, визуального контролянетда
    Узел отбора деталей (пневматический, кулисный с контейнером)дада
    Приводной инструмент Рабочего столанетСоглас.
    Комплект Зажимных цанг 5-32мм (шаг 1мм)дада
    Контейнер сбора отходовдада
    Транспортировочная упаковка по требованию Заказчикадада
